Радионаборы с AliExpress для самостоятельной сборки. Выпуск №2
Судя по прошлой подборке, тема радионаборов достаточно популярна, в связи с этим, решил сделать ещё одну, надеюсь вам понравится.
Колонки
С помощью данного набора, можно собрать полноценные колонки, мощность которых составляет 3 Ватт каждая. Питается устройство от 5 Вольт, в комплекте есть все необходимые делали, динамики, шнуры и корпус. Можно использовать как компьютерные колонки или слушать музыку через телефон. В качестве источника питания, можно использовать зарядку от телефона или USB гнездо компьютера.
Блок питания
Очень полезный набор, который пригодится всем радиолюбителям. Представляет из себя регулируемый блок питания, собранный на стабилизаторе LM317. Мощность устройства 2 Ватт, на входе стоит трансформатор, питается блок питания от сети 220 Вольт, выходное напряжение можно регулировать в пределах 1,25-12 Вольт.
Электронные часы
Очень интересный радионабор, с помощью которого, можно собрать полноценные электронные часы. Питается устройство от блока питания 9-12 Вольт, в схеме предусмотрена резервное питание, которое позволяет сохранять внутреннюю память часов. По отзывам, часы идут точно и не сбиваются.
Песочные часы
А с помощью этого радионабора, можно собрать электронную имитацию песочных часов. Питается устройство от 5 Вольт, скорость часов можно регулировать. Схема особенно будет интересна начинающим радиолюбителя, работает сразу после сборки, отзывы хорошие.
Радиоприёмник
А это AM/FM радиоприёмник, который можно собрать своими руками с помощью данного набора. Комплект состоит из платы, необходимых деталей и корпуса, после сборке, получается полноценный приёмник. Питается устройство от 1,8 Вольт, диапазон принимаемых частот AM 525-1605 кГц и FM 76-108 МГц, усилитель звука выполнен на микросхеме TDA2822.
Слуховой аппарат
Набор для самостоятельной сборки, с помощью которого, можно собрать слуховой аппарат. Компактная схема, которая помещается в спичечный коробок, питается от батареи типа «Таблетка» на 3 Вольта, в комплект так же входят наушники.
На этом всё, надеюсь данная подборка будет вам полезна! 🙂
Источник
Собираем собственный аудио усилитель профессионального уровня не (очень) дорого
Получаем потрясающий стереозвук на основе платы 3e Audio Д-класса
Перевод статьи с сайта IEEE Spectrum, автор – Гленн Зорпет
Несколько лет назад я решил узнать, насколько дёшево можно сделать самому усилитель Д-класса аудиофильского качества. Тогда у меня получилось $523,43. Я смастерил достойный усилок, и статья на IEEE Spectrum всё ещё привлекает читателей и периодические вопросы о том, где можно достать запчасти.
Сожалею, но основные компоненты уже давно исчезли. Поэтому я направлял всех страждущих к наборам от Class D Audio, DIY Class D и Ghent Audio. И пару месяцев назад мне вдруг захотелось проверить, насколько лучше у меня получится сделать усилок сейчас, почти десять лет спустя. Часть мотивации возникла из-за ежегодных списков лучших стерео усилителей с сайта The Master Switch. В списке доминируют усилители стоимостью от $1000 (и десять из них стоят более $2000).
Модные аудио прибамбасы – моя слабость. Но давайте уже отложим в сторону чековую книжку и достанем паяльник. Если вы обладаете базовыми навыками пайки и работы с инструментами – сможете просверлить отверстия в алюминиевом листе? – вы может сделать высококачественное оборудование гораздо дешевле.
Вкратце, усилитель Д-класса работает, преобразуя аналоговый сигнал в переменную последовательность квадратных импульсов фиксированной амплитуды. Эти импульсы включают и выключают транзисторы, а выход транзисторов преобразуется обратно в аналоговый сигнал, более громкий. Когда я писал свою первую статью, аудиоустройства Д-класса были сравнительно новыми, и аудиофилы спорили по поводу того, могут ли они звучать так же хорошо, как устройства класса АБ или А.
Сейчас уже никто не спорит по этому поводу. На рынке представлено множество усилителей класса Д, и лучшие из них доминируют в верхних позициях списков.
Разработка и создание усилителя Д-класса – предприятие, достойное похвалы. Если вы решите пойти таким путём, я отдаю вам честь и предлагаю начать с прекрасной статьи Цезаря Чирилы на сайте All About Circuits. Но если всё, что вы хотите – это максимальное соотношение качества к цене, лучшей стратегией будет тщательно выбрать модуль усилителя и другие компоненты из огромного количества готовых вариантов. Именно это я и сделал. Не стоит благодарности.
Усилитель состоит из двух базовых компонент: источник питания и схема. После пары недель исследований и оценок я остановился на схеме EAUMT-0050-2-A усилителя Д-класса от 3e Audio, компании из Шэньчжэня. Она основана на прекрасном чипе усилителя от Texas Instruments, TPA3250, хорошо показавшем себя в сравнении с усилителями Д-класса, собранными из отдельных компонентов.
TPA3250 может работать с динамиками на 8 Ом или 4 Ом, а его эффективность составляет 92%, согласно данным от TI. Он может принимать симметричные входные сигналы (часто используемые в музыкальных студиях и других профессиональных вариантах применения) или односторонние (обычно используемые в потребительских аппаратах).
Музыкальная композиция: усилитель (вверху) использует коннекторы XLR (слева на фото) для ввода сигнала, типичные для профессиональной аппаратуры. Внутри его главные части – это трансформатор от AnTek Products Corp. (второй сверху), плата выпрямителя от Xkitz Electronics (третья сверху) и модуль усилителя от 3e Audio (внизу) на основе Texas Instruments TPA3250.
Результаты тестов с сайта 3e утверждают, что их плата на основе TPA3250 имеет коэффициент нелинейных искажений + шум (THD+N) в 0,0025% на мощности в 20 Вт и нагрузке в 4 Ом для сигнала в 1 кГц. Это безумно мало. Для сравнения, усилитель Д-класса nova300 от Peachtree Audio стоимостью в $2199, объявленный сайтом The Master Switch «самым лучшим усилителем этого года» имеет показатель THD+N равный 0,005% при прочих равных.
Нужно отнестись к этому критически и понять, что услышать разницу между THD+N в 0,0025% и 0,005% невозможно. Суть в том, что звуковая система, состоящая из усилителя на основе платы 3e стоимостью в $49, вместе с хорошим ЦАП и предусилителем может выдавать звук, сравнимый с high-end усилителем.

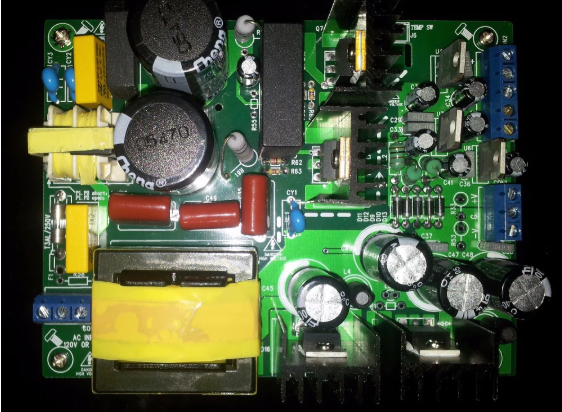

В качестве источника питания рекомендую нерегулируемый предназначенный для аудио источник от Xkitz Electronics, модели XAPS-500W ($30). На него следует подать ток 22 В от 200 ВА трансформатора от AnTek Products Corp., модели AS-2222 ($32). Если вы предпочитаете импульсный стабилизатор напряжения вместо линейного, прекрасным выбором станет SMPS300RS от Connex Electronic ($65, вместе с трансформатором). Если хотите сэкономить, на AliExpress есть плата выпрямителя HPOO всего за $15. На другом конце шкалы есть модуль Eltim PS-UN63RQ за €119. Доставка его в США обойдётся в дополнительные €81, поэтому для жителей Америки это не вариант (по ссылке представлен полный список запчастей).
Закончив с усилителем, я подключил его к 30-летним трёхканальным колонкам от Panasonic, которые я часто использую для проверок. Раздавшийся из них звук оказался таким классным, что я был поражён. За всё время я слушал через эти колонки штук 15 различных усилителей, включая ламповые стоимостью вплоть до $1200. Ни у одного из них не было такой чёткости звука и такого точного, детального, и вместе с тем плавного воспроизведения, как у модуля от 3e вместе с источником питания от Xkitz. По моему опыту, найти идеальный баланс точности, плотности басов и общей теплоты звука может очень малое количество усилителей. И данному усилителю это удалось.
Общая стоимость составила $259,01. Чуть больше половины стоимости предыдущего усилителя, выдававшего при этом звук похуже, построенного мною десять лет назад. В эту сумму входит $37,50 за профессиональную покраску корпуса порошковой краской. И я не рекомендую пропускать этот шаг, если только вы не профессионал в покраске алюминия. Усилитель класса high-end должен и выглядеть соответственно. Но, возможно, об этом можно будет как-нибудь поспорить.
Источник
Подборка аудиомодулей и усилителей с Aliexpress для самодельных систем
Несколько полезных новинок для самостоятельных проектов: самые лучшие и проверенные аудиоусилители, фильтры, модули, предусилители, радиоприемники и многое другое. Уверен, многие встречали удобные и полезные модули для радиолюбителей и ардуинщиков на Aliexpress. Я предлагаю действительно интересный топ из 10 товаров.

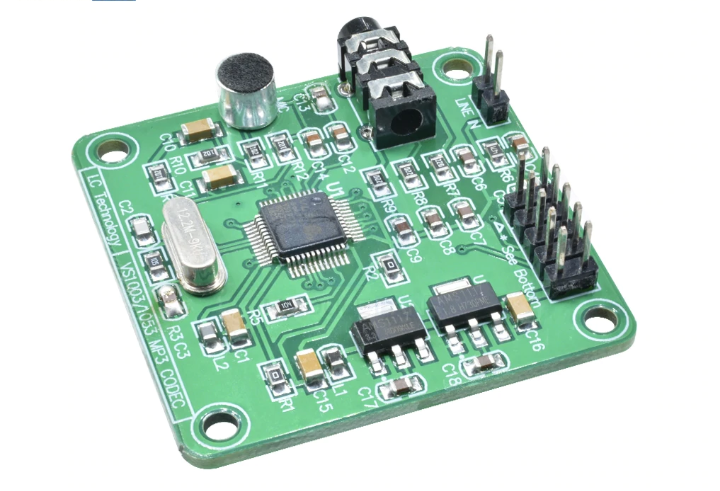

Работает с ESP8266 через SPI. Отладочную плату ESP8266 можно приобрести в этом же магазине. Прошивки и весь проект можно найти на Hackadaу, а также доступна дополнительная информация и прошивки на Github.

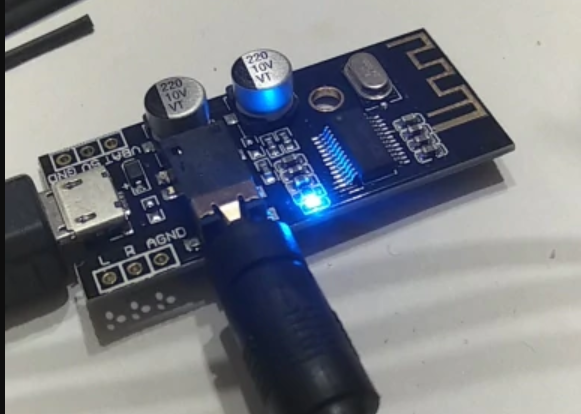

Недорогой MP3 декодер с Bluetooth для самоделок и встраивания в музыкальные центры и магнитолы. Очень компактный. Цена чуть больше $1. Есть вариант с распаянными коннекторами.

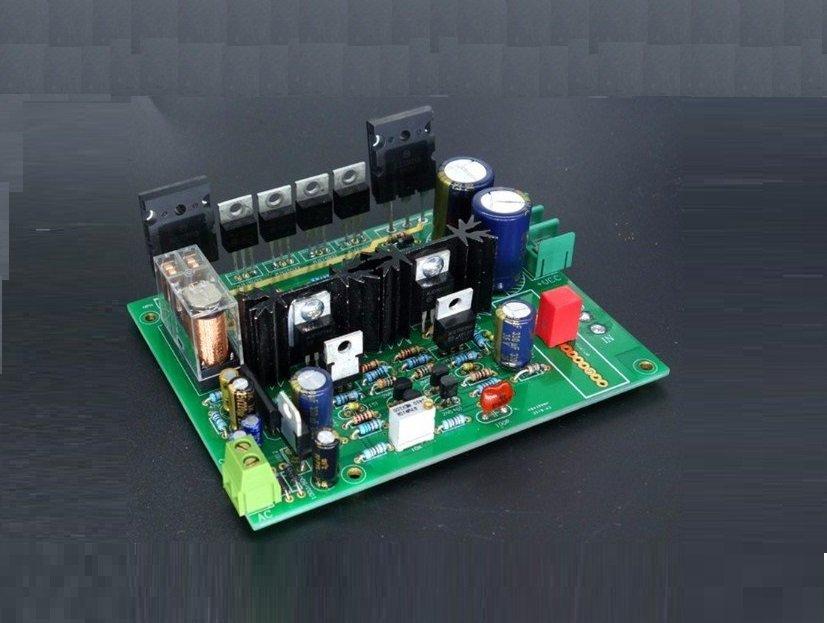

Один из востребованных компонентов и модулей для создания серьезной самодельной акустической системы формата 5.1. В комплекте есть плата с выходом (тюльпаны), есть общая регулировка громкости, а также регулировка каждого канала.
Стоимость весьма скромная, всего $1. Продается в виде комплекта для самостоятельной сборки. Я брал для подключения к портативной колонке на даче. Еще альтернативная ссылка и другой магазин.
Представляет собой собранный модуль радио с FM-диапазоном на 76-108 МГц. Основа — микросхема TEA5767 FM.
Есть выход для ардуино, есть отдельно вход для антенны. Телескопическая антенна с jack 3,5 мм в комплекте.

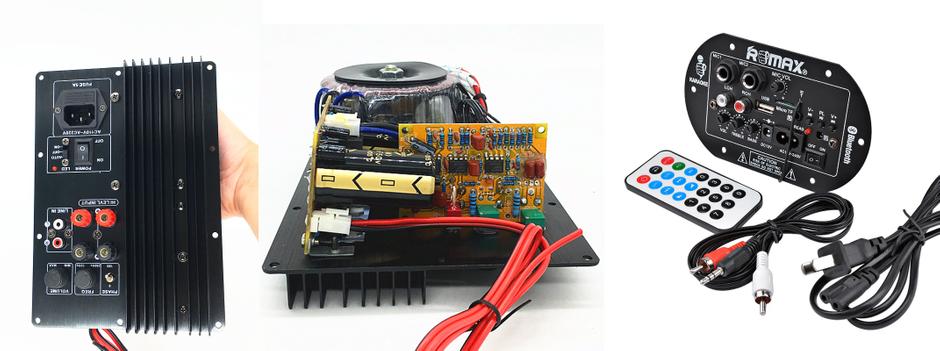

Мощные панели с комбинированными усилителями, для встраивания в корпус
Подходят для встраивания в деревянный корпус или корпус из МДФ/ДСП. Присутствуют отверстия для крепежа и необходимые входы и выходы. Конструкция смонтирована на панели-радиаторе и не требует активного охлаждения.

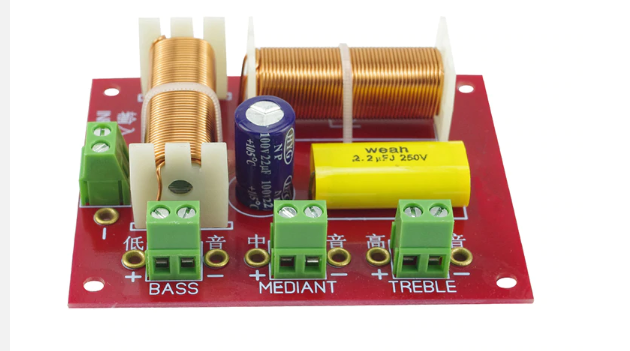

Готовые модули-фильтры предназначены для разделения каналов для акустических систем. НЧ-ВЧ-СЧ можно встроить в колонку для разделения на три динамика (трехполосная АС), а НЧ фильтры пригодятся для сабвуферов.
Редкая вещь, предназначен для питания усилителей можности. Работает неплохо, выдает напряжение холостого хода ±34в. Подойдет для самоделок.
Винтажный аналоговый индикатор добавит изюминки в корпус для усилителя. Показывает уровень мгновенной мощности (VU) на выходе усилителя.

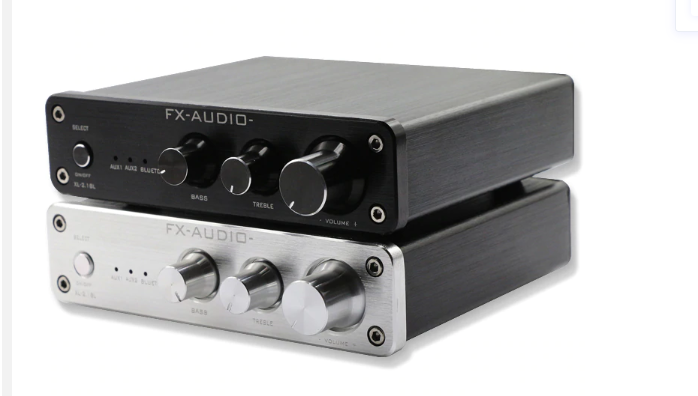

FX-audio — это один из лучших компактных усилителей в своем классе. Это полностью комплектный усилитель мощности формата 2.1 (2х50 Вт + 100 Вт) с Bluetooth. Алюминиевый корпус и стильный дизайн дополнит вашу акустическую систему.
Эта подборка составлена с учетом хороших реальных скидок. Во всех магазинах на странице акций доступны купоны магазина и купоны на конкретные товары.
