Определить реактивную мощность трехфазной нагрузки



Расчет активной, реактивной и полной мощности в трехфазных цепях

Активной мощностью (часто просто мощностью) трехфазной систе­мы называется сумма активных мощностей всех фаз источника энер­гии, равная сумме активных мощностей всех фаз приемника.

В симметричной трехфазной системе, т. е. в системе с симметричны­ми генератором и приемником, при любой схеме их соединений для каждой фазы мощности источника энергии и приемника одинаковые. В этом случае Р = ЗРф и для каждой из фаз справедлива формула ак­тивной мощности синусоидального тока:

где у — угол сдвига фаз между фазными напряжением и током.

Заменив действующие значения фазных тока и напряжения линей­ными при соединении фаз источника энергии и приемника звездой и треугольником, получим одно и то же выражение для активной мощности симметричной трехфазной системы:

(2)

В промышленных установках приемники обычно симметричные или почти симметричные, т. е. мощность может быть вычислена по (2).

В общем случае реактивной мощностью трехфазной системы назы­вается сумма реактивных мощностей всех фаз источника энергии, равная сумме реактивных мощностей всех фаз приемника. Реактивная мощ­ность симметричной трехфазной системы

(3)

или после замены действующих значений фазных тока и напряжения линейными

(4)

Полная мощность симметричной трехфазной системы

(5)

Комплексной мощностью трехфазной системы называется сумма комплексных мощностей всех фаз источника энергии, равная сумме комплексных мощностей всех фаз приемника.

Мощность в трехфазной цепи можно определить по формулам , , где — комплекс напряжения i-той фазы («a», «b» или «c» для схемы «звезда» и «ab», «bc» или «ca» для схемы «треугольник»); — сопряженный комплекс тока i-той фазы.

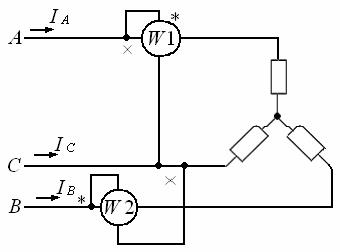

К расчёту (определению) трёхфазной мощности нагрузки методом двух ваттметров.

При переходе к средней мощности и действующим значениям тока и напряжения имеем:

По разности показаний двух ваттметров можно определить реактивную мощность трёхфазной системы.

Пусть активно – индуктивная нагрузка симметрична.

Угол между векторами и равен

Угол между векторами и равен

При симметричной нагрузке мощность можно измерить одним ваттметром.

Источник

Мощность трехфазной сети: активная, реактивная, полная

Значения общей активной и общей реактивной мощностей трехфазной цепи равны соответственно суммам активных и реактивных мощностей для каждой из трех фаз A, B и C. Это утверждение иллюстрируют следующие формулы:

Мощность трехфазной сети

здесь Ua, Ub, Uc, Ia, Ib, Ic – значения фазных напряжений и токов, а φ — сдвиг фаз.

Когда нагрузка является симметричной, то есть в условиях когда активные и реактивные мощности каждой из фаз равны между собой, для нахождения общей мощности многофазной цепи достаточно умножить значение фазной мощности на количество задействованных фаз. Полная мощность определяется исходя из полученных значений активной и реактивной ее составляющих:

Полная мощность трехфазной сети

В приведенных формулах можно выразить фазные значения величин через линейные их значения, которые для схем соединения потребителей звездой или треугольником будут отличаться, однако формулы для мощности в итоге окажутся одинаковыми:

Мощность для звезды и треугольника

Из приведенных выражений следует, что вне зависимости от схемы соединения приемников электрической энергии, треугольник ли это или звезда, если нагрузка симметрична, то формулы для нахождения мощности будут иметь одинаковый вид, как для треугольника, так и для звезды:

Определение мощности при симметричной нагрузке

В данных формулах указаны линейные значения величин напряжения и тока, и они записаны без индексов. Именно такая запись, без индексов, встречается обычно, то есть если нет индексов, то имеются ввиду линейные значения.

Читайте также:  Средний коэффициент использования производственной мощности

Для проведения измерений применительно к активной мощности в электрической цепи, используют специальный измерительный прибор, который называется ваттметром. Его показания определяются в соответствии с формулой:

Расчет мощности при использовании ваттметра

в приведенной формуле Uw и Iw – векторы приложенного к нагрузке напряжения и протекающего через нее тока.

Характер активной нагрузки и схема соединения фаз могут быть разными, поэтому в зависимости от конкретных обстоятельств и схемы включения ваттметров будут различными.

Для симметрично нагруженных трехфазных цепей, с целью ориентировочного измерения общей активной мощности, если не требуется высокая точность, достаточно одного ваттметра, включенного лишь в одну из фаз. Затем, для получения значения активной мощности полной цепи, остается умножить показания ваттметра на количество фаз:

Для четырехпроводной цепи с нулевым проводом, чтобы точно измерить активную мощность, необходимы три ваттметра, с каждого из которых снимаются показания, и затем суммируются для получения значения общей мощности цепи:

Если нулевой провод в трехфазной цепи отсутствует, то для измерения общей мощности достаточно двух ваттметров, даже если нагрузка несимметрична.

В отсутствие нулевого провода, токи фаз связаны друг с другом в соответствии с первым законом Кирхгофа:

Тогда сумма показаний пары ваттметров будет равна:

Сумма показаний пары ваттметров

Так, если сложить показания пары ваттметров, то получится общая активная мощность в исследуемой трехфазной цепи, причем показания ваттметров будут зависеть как от величины нагрузки, так и от ее характера.

Векторная диаграмма токов и напряжений

Взглянув на векторную диаграмму токов и напряжений применительно к симметричной нагрузке, можно придти к выводу, что показания ваттметров определяются по следующим формулам:

Определение показаний ваттметров

Проанализировав эти выражения, можно понять, что при чисто активной нагрузке, когда φ = 0, показания двух ваттметров окажутся равны между собой, то есть W1 = W2.

При активно-индуктивном характере нагрузки, когда 0 ≤ φ ≤ 90°, показания ваттметра 1 окажутся меньше чем у ваттметра 2, то есть W1 60° показания ваттметра 1 будут отрицательными, то есть W1

При активно-емкостном характере нагрузки, когда 0 ≥ φ≥ -90°, показания ваттметра 2 будут меньше чем ваттметра 1, то есть W1 > W2. При φ

Источник

Что такое реактивная мощность и как её рассчитать?

Многие потребители электроэнергии не подозревают того, что часть учтённого электричества расходуется бесполезно. В зависимости от вида нагрузки уровень потерь электроэнергии может достигать от 12 до 50%. При этом счетчики электроэнергии засчитывают эти потери, относя их к полезной работе, за что приходится платить. Виной завышения оплаты за потребление электроэнергии, не выполняющей полезной работы, является реактивная мощность, присутствующая в сетях переменных токов.

Чтобы понять, за что мы переплачиваем и как компенсировать влияние реактивных мощностей на работу электрических установок, рассмотрим причину появления реактивной составляющей при передаче электроэнергии. Для этого придётся разобраться в физике процесса, связанного с переменным напряжением.

Что такое реактивная мощность?

Для начала рассмотрим понятие электрической мощности. В широком смысле слова, этот термин означает работу, выполненную за единицу времени. По отношению к электрической энергии, понятие мощности немного откорректируем: под электрической мощностью будем понимать физическую величину, реально характеризующую скорость генерации тока или количество переданной либо потреблённой электроэнергии в единицу времени.

Понятно, что работа электричества в единицу времени определяется электрической мощностью, измеряемой в ваттах. Мгновенную мощность на участке цепи находят по формуле: P = U×I, где U и I – мгновенные значения показателей параметров напряжения и силы тока на данном участке.

Строго говоря, приведённая выше формула справедлива только для постоянного тока. Однако, в цепях синусоидального тока формула работает лишь тогда, когда нагрузка потребителей чисто активная. При резистивной нагрузке вся электрическая энергия расходуется на выполнение полезной работы. Примерами активных нагрузок являются резистивные приборы, такие как кипятильник или лампа накаливания.

При наличии в электрической цепи ёмкостных или индуктивных нагрузок, появляются паразитные токи, не участвующие в выполнении полезной работы. Мощность этих токов называют реактивной.

Читайте также:  Как можно рассчитать мощность по постоянному току

На индуктивных и ёмкостных нагрузках часть электроэнергии рассеивается в виде тепла, а часть препятствует выполнению полезной работы.

К устройствам с индуктивными нагрузками относятся:

  • электромоторы;
  • дроссели;
  • трансформаторы;
  • электромагнитные
    реле и другие устройства, содержащие обмотки.

Ёмкостными сопротивлениями обладают конденсаторы.

Физика процесса

Когда мы имеем дело с цепями постоянного тока, то говорить о реактивной мощности не приходится. В таких цепях значения мгновенной и полной мощности совпадают. Исключением являются моменты включения и отключения ёмкостных и индуктивных нагрузок.

Похожая ситуация происходит при наличии чисто активных сопротивлений в синусоидальных цепях. Однако если в такую электрическую цепь включены устройства с индуктивными или ёмкостными сопротивлениями, происходит сдвиг фаз по току и напряжению (см. рис.1).

При этом на индуктивностях наблюдается отставание тока по фазе, а на ёмкостных элементах фаза тока сдвигается так, что ток опережает напряжение. В связи с нарушением гармоники тока, полная мощность разлагается на две составляющие. Ёмкостные и индуктивные составляющие называют реактивными, бесполезными. Вторая составляющая состоит из активных мощностей.

Угол сдвига фаз используется при вычислениях значений активных и реактивных ёмкостных либо индуктивных мощностей. Если угол φ = 0, что имеет место при резистивных нагрузках, то реактивная составляющая отсутствует.

  • резистор потребляет исключительно активную мощность, которая выделяется в виде тепла и света;
  • катушки индуктивности провоцируют образование реактивной составляющей и возвращают её в виде магнитных полей;
  • Ёмкостные элементы (конденсаторы) являются причиной появления реактивных сопротивлений.

Треугольник мощностей и cos φ

Для наглядности изобразим полную мощность и её составляющие в виде векторов (см. рис. 2). Обозначим вектор полной мощности символом S, а векторам активной и реактивной составляющей присвоим символы P и Q, соответственно. Поскольку вектор S является суммой составляющих тока, то, по правилу сложения векторов, образуется треугольник мощностей.

Применяя теорему Пифагора, вычислим модуль вектора S:

Отсюда можно найти реактивную составляющую:

Выше мы уже упоминали, что реактивная мощность зависит от сдвига фаз, а значит и от угла этого сдвига. Эту зависимость удобно выражать через cos φ. По определению cos φ = P/S. Данную величину называют коэффициентом мощности и обозначают P f. Таким образом, P f = cos φ = P/S.

Коэффициент мощности, то есть cos φ, является очень важной характеристикой, позволяющей оценить эффективность работы тока. Данная величина находится в промежутке от 0 до 1.

Если угол сдвига фаз принимает нулевое значение, то cos φ = 1, а это значит что P = S, то есть полная мощность состоит только из активной мощности, а реактивность отсутствует. При сдвиге фаз на угол π/2 , cos φ = 0, откуда следует, что в цепи господствуют только реактивные токи (на практике такая ситуация не возникает).

Читайте также:  Увеличение мощности двигателя газель

Из этого можно сделать вывод: чем ближе к 1 коэффициент P f , тем эффективнее используется ток. Например, для синхронных генераторов приемлемым считается коэффициент от 0,75 до 0,85.

Формулы

Поскольку реактивная мощность зависит от угла φ, то для её вычисления применяется формула: Q = UI×sin φ. Единицей измерения реактивной составляющей является вар или кратная ей величина – квар.

Активную составляющую находят по формуле: P = U*I×cosφ. Тогда

Зная коэффициент P f (cos φ) , мы можем рассчитать номинальную мощность потребителя тока по его номинальному напряжению, умноженному на значение силы потребляемого тока.

Способы компенсации

Мы уже выяснили, как влияют реактивные токи на работу устройств и оборудования с индуктивными или ёмкостными нагрузками. Для уменьшения потерь в электрических сетях с синусоидальным током их оборудуют дополнительными устройствами компенсации.

Принцип действия установок компенсации основан на свойствах индуктивностей и ёмкостей по сдвигу фаз в противоположные стороны. Например, если обмотка электромотора сдвигает фазу на угол φ, то этот сдвиг можно компенсировать конденсатором соответствующей ёмкости, который сдвигает фазу на величину – φ. Тогда результирующий сдвиг будет равняться нулю.

На практике компенсирующие устройства подключают параллельно нагрузкам. Чаще всего они состоят из блоков конденсаторов большой ёмкости, расположенных в отдельных шкафах. Одна из таких конденсаторных установок изображена на рисунке 3. На картинке видно группы конденсаторов, используемых для компенсации сдвигов напряжений в различных устройствах с индуктивными обмотками.

Компенсацию реактивной мощности ёмкостными нагрузками хорошо иллюстрируют графики на рисунке 4. Обратите внимание на то, как эффективность компенсации зависит от напряжения сети. Чем выше сетевое напряжение, тем сложнее компенсировать паразитные токи (график 3).

Устройства компенсации часто устанавливаются в производственных цехах, где работает много устройств на электроприводах. Потери электричества при этом довольно ощутимы, а качество тока сильно ухудшается. Конденсаторные установки успешно решают подобные проблемы.

Нужны ли устройства компенсации в быту?

На первый взгляд в домашней сети не должно быть больших
реактивных токов. В стандартном наборе бытовых потребителей преобладают
электрическая техника с резистивными нагрузками:

  • электрочайник (P f = 1);
  • лампы накаливания
    (P f = 1);
  • электроплита (P f =
    1) и другие нагревательные приборы;

Коэффициенты
мощности современной бытовой техники, такой как телевизор, компьютер и т.п.
близки к 1. Ими можно пренебречь.

Но если речь идёт о холодильнике (P f = 0,65), стиральной машине и микроволновой печи, то уже стоит задуматься об установке синхронных компенсаторов. Если вы часто пользуетесь электроинструментом, сварочным аппаратом или у вас дома работает электронасос, тогда установка устройства компенсации более чем желательна.

Экономический эффект от установки таких устройств
ощутимо скажется на вашем семейном бюджете. Вы сможете экономить около 15%
средств ежемесячно. Согласитесь, это не так уж мало, учитывая тарифы не
электроэнергию.

Попутно вы решите следующие вопросы:

  • уменьшение нагрузок на индуктивные элементы и на проводку;
  • улучшение качества тока, способствующего стабильной работе электронных устройств;
  • понижение уровня высших гармоник в бытовой сети.

Для того чтобы ток и напряжение работали синфазно, устройства компенсации следует размещать как можно ближе к потребителям тока. Тогда реальная отдача индуктивных электроприёмников будет принимать максимальные значения.
